4 Nodi blades IBM QS21 con 2 Cell BE Processors 3.2 Ghz each.

Il Processore Cell/B.E (vedi anche Fig. 1): è un processore multi-core asimmetrico avanzato, ottimizzato per le applicazioni ad elaborazione parallela e di streaming. Ciascun processore comprende un Power Processor Element (PPE) e otto Synergistic Processor Element (SPE) ottimizzati per operazioni a virgola mobile SP (Single Precision).

L'interconnessione tra i nodi: InfiniBand DDR 4x dual-port standard e dual GbE.

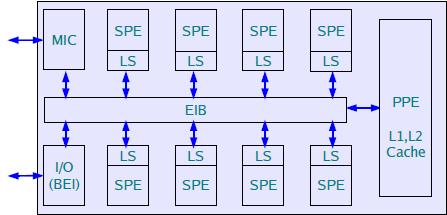

Fig. 1: Schema di un CELL processor

IMPORTANTE: riportiamo solo informazioni sui compilatori ed i comandi per compilare es eseguire i programmi sulla suddetta sezione. Questo non è un tutorial su come programmare i SPE, ma i comandi sotto riportati permettono di eseguire sui PPE un "classico" codice parallelo. E' compito del programmatore la vettorizzazione e il data movement per sfruttare gli SPE.

[sommario]

---

2. Compilatori disponibili

Di seguito riportiamo la classe di compilatori e la loro versione disponibili per i codici sulla sezione CELL:

• GNU (GCC) 4.1.2 20070925 (Red Hat 4.1.2-27)
• IBM XL Fortran for Multicore Acceleration for Linux on System p, V11.1
• IBM XL C/C++ for Multicore Acceleration for Linux on System p, V9.0

[sommario]

---

3. Comandi per la compilazione Seriale e Parallela

SERIALE

Le seguenti tabelle riassumono i comandi per compilare codici che vanno eseguiti rispettivamente sui Power PCProcessor Unit (PPU) e Synergistic Processing Unit (SPU).

Tab. 1: package ppu/spu-gcc (4.1.2)

	PPE	SPE
Fortran 77/90/95	ppu-gfortran	spu-gfortran
C	ppu-cc, ppu-gcc	spu-cc, spu-gcc
C++	ppu-c++, ppu-g++	spu-c++, spu-g++

Tab. 2: IBM XL

	PPE	SPE
Fortran 77	ppuxlf, ppuxlf_r, ppuf77, ppufort77	spuxlf, spuf77, spufort77
Fortran 90	ppuxlf90, ppuxlf90_r, ppuf90	spuxlf90, spuf90
Fortran 95	ppuxlf95, ppuxlf95_r, ppuf95	spuxlf95, spuf95
Fortran 2003	ppuxlf2003, ppuxlf2003_r, ppuf2003	spuxlf2003, spuf2003
C	ppuxlc, ppuxlc_r	spuxlc
C++	ppuxlc++, ppuxlc++_r, ppuxlC, ppuxlC_r	spuxlc++, spuxlC

Librerie MPI e comandi compilazione parallela

Attualmente, per la Sez. CELL sono disponibili le seguenti implementazioni MPI:

• mvapich_gcc-1.0.0
• openmpi_gcc-1.2.5

Le suddette librerie supportano sia MvaPICH che OpenMPI, ma solo per i compilatori della GNU.

I comandi per la compilazione sono identici a quelli illustrati nella sezione: Compilatori/Compilazione per le sez. 1 e 2.

[sommario]

---

4. Sottomissione batch-jobs su CELL tramite LSF

La sottomissione di jobs (sia seriali che paralleli) sui nodi CELL non differisce in modo sostanziale rispetto a quanto discusso ed indicato nel paragrafo: Batch Jobs/LSF, se non per la risorsa da richiedere al momento del lancio con "bsub": la risorsa specifica per CELL è: cresco_cell. Attualmente è necessario usare: -R "frontend && model==CELL".

[sommario]

---

5. Links utili

• CELL architecture [ link ]
• Compilers and IBM SDK [ link ]

[sommario]

---
